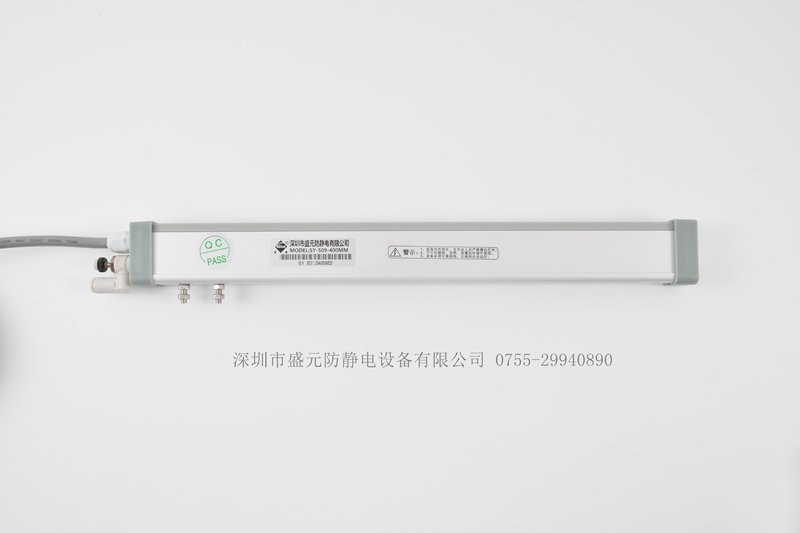

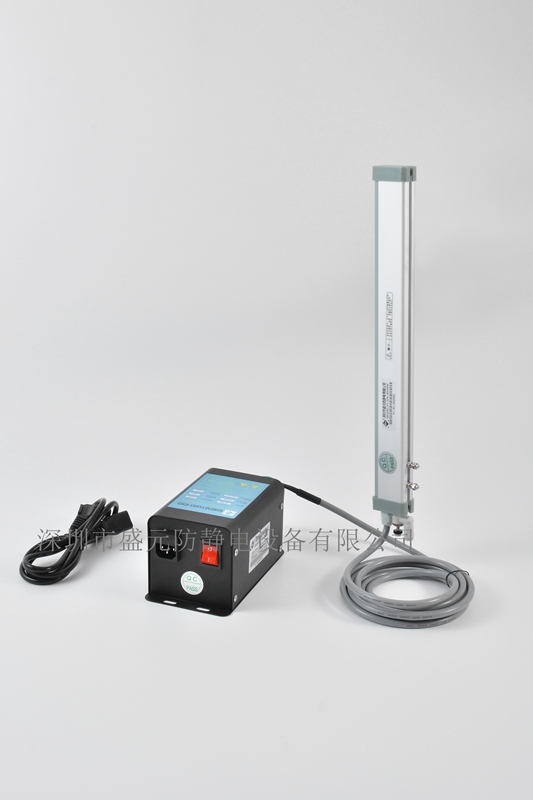

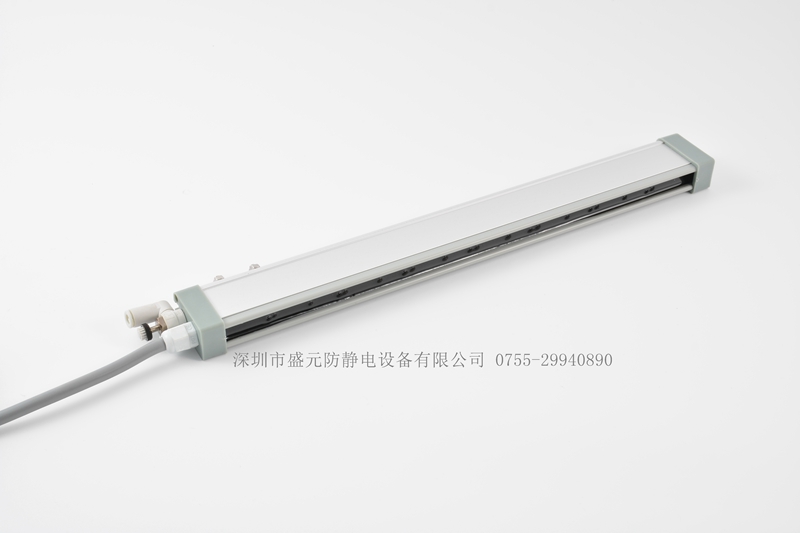

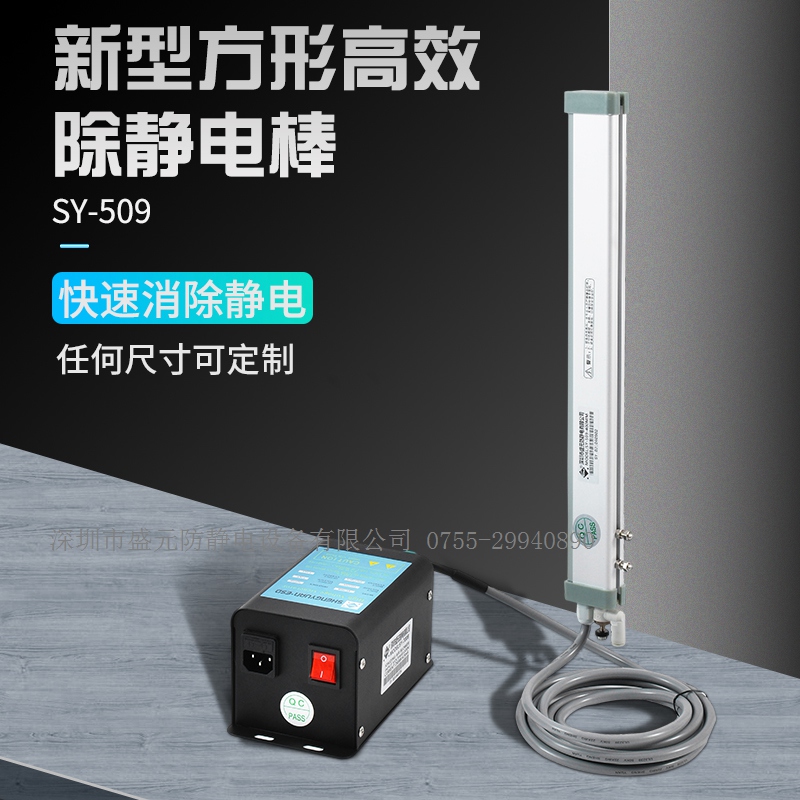

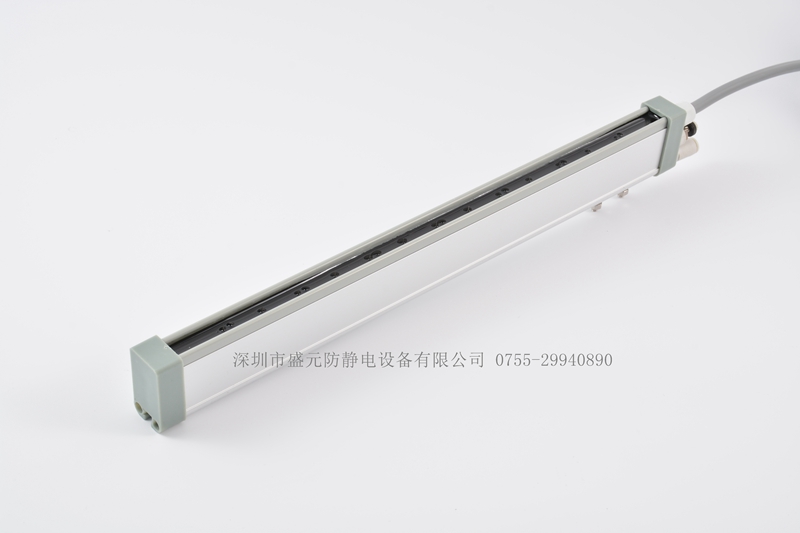

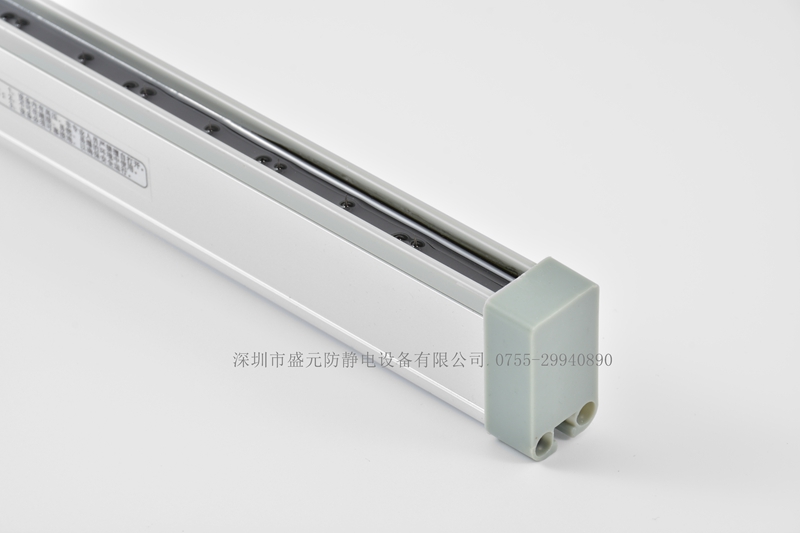

新型方形高效除靜電棒 SY-509
◆ 產 品 概 述
SY-509高效除靜電棒是新一代的物體表面靜電消除裝置。可選擇連接或不連接壓縮空氣工作，未連接壓縮空氣的消除靜電距離物體建議在30-150mm以內；連接壓縮空氣的消除靜電距離建議在50mm到1米以內；距離物體越近除靜電速度越快。它是一種固定式的除靜電設備，需要配套對應的電源發生器才可使用。
工作原理：通過阻抗耦合器件作用于專用發射電極，使空氣分子電離，產生大量的正負電荷；并輸送至被消除靜電物體表面，中和正、負靜電電荷，達到物體表面接近不帶靜電的目的。由于靜電易吸附灰塵，除靜電后產品表面不易吸附灰塵。可廣泛應用于薄膜、印刷、塑膠，無紡布及薄片料加工、分切、卷料等場面下除靜電。
產品特點：
1、外殼為鋁合金型材，外觀精美。
2、全密封結構，不易污染，不易損壞，使用壽命更長。

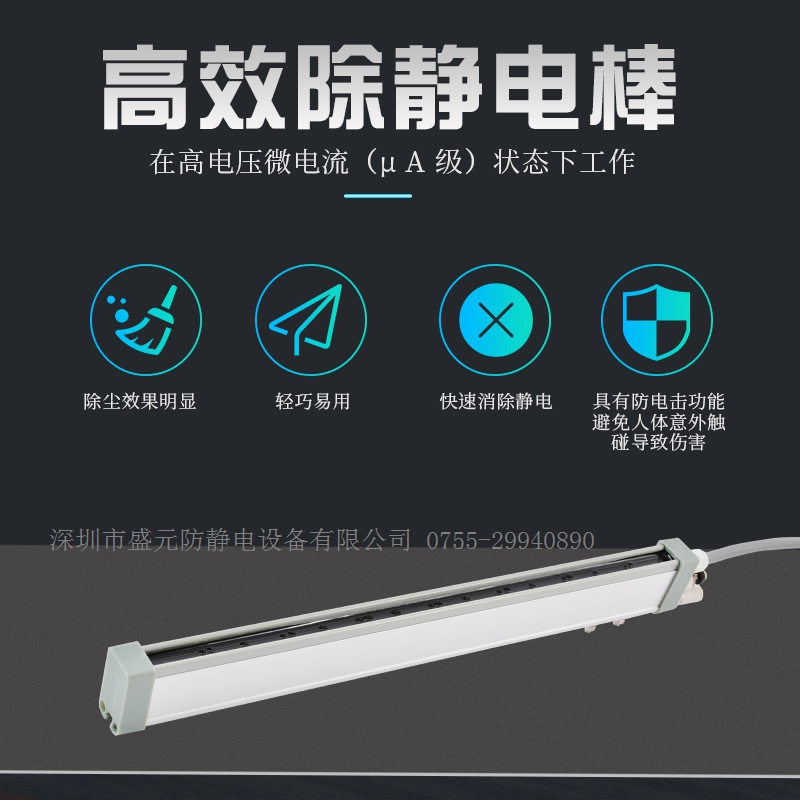

3、在高電壓、微電流（μ A 級）狀態下工作。
3、具有防電擊功能，避免人體意外觸碰導致傷害。
4、自由選擇連接壓縮空氣，消除靜電速度快。
5、棒體背部特制條形槽口，安裝螺栓可移動。
5、長度可以按客戶的要求定做。
◆ 技 術 參 數
使用電壓 | 220V/50Hz or 110V/60Hz |
輸出電壓 | AC7000V |
工作距離 | 30mm－600mm（不吹風建議30-150mm內） |
工作溫度 | 0℃-50℃ |
工作濕度 | ＜70% |
高壓連接線長度 | 3M |
使用介質 | 潔凈壓縮空氣 |
氣源接頭 | Ф8mm |
棒體長度 | 100mm-3000MM（按客戶要求定做） |
橫截面積 | 24mm(W)*45mm(H)*X(任意長度)mm |
外殼材料 | 鋁型材 |
壓縮空氣壓力 | 40-70psi |
◆測 試 結 果
有加壓縮空氣測試條件 |
濕度：≤60% 測試電壓：1KV-100V 環境溫度：22℃ |
距離 | 300mm | 600mm |
中和時間 | 正 | 0.3s | 0.6s |
負 | 0.3s | 0.6s |
殘余電壓 | 正 | +18v | +27v |
負 | -12v | -22v |
無風測試條件 |
濕度：≤60% 測試電壓：1KV-100V 環境溫度：22℃ |
距離 | 100mm | 200mm |
中和時間 | 正 | 0.1s | 0.8s |
負 | 0.1s | 0.9s |
殘余電壓 | 正 | +15v | +29v |
負 | -18v | -28v |
* 測試儀器使用ME268A靜電綜合測試儀測試結果為準。
*測試依據IEC-61340-5-1 A.6
*測試的數據會因周圍的溫度變化而有差異。

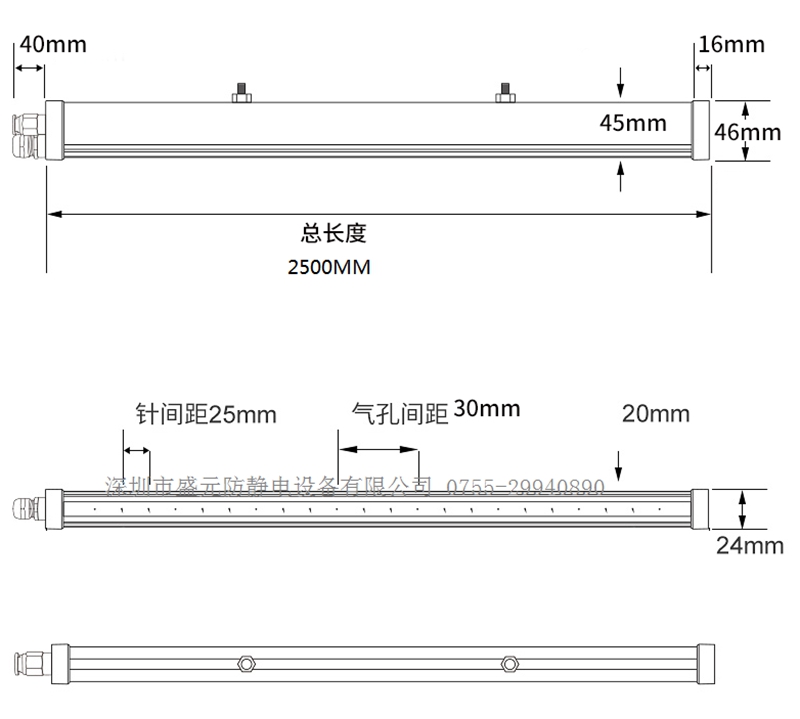

◆外形尺寸圖：

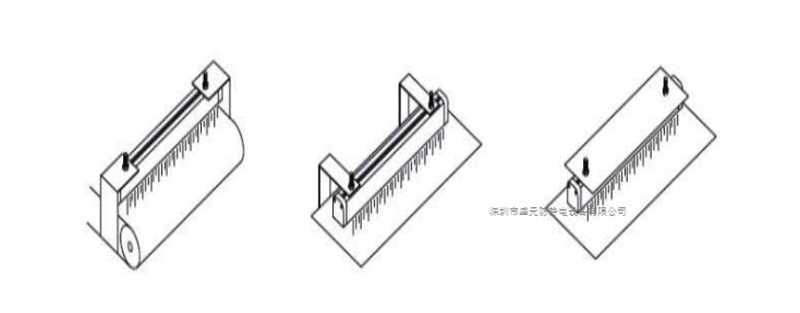

◆安裝示意圖

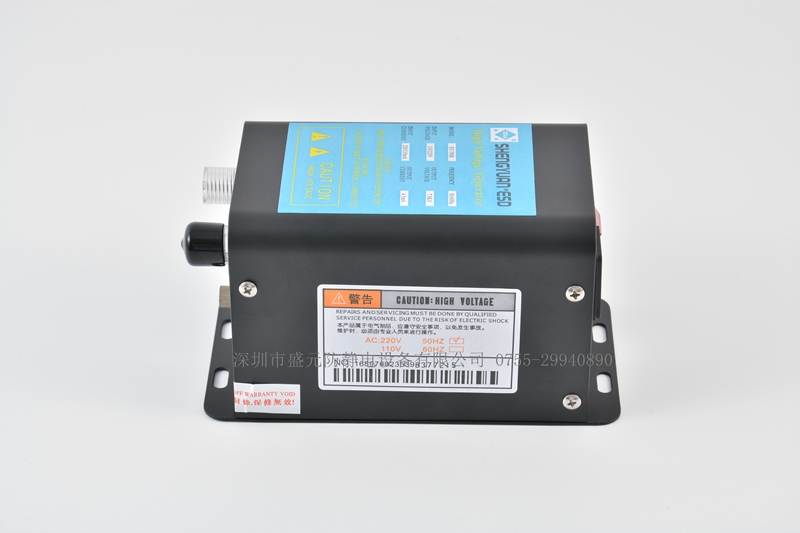

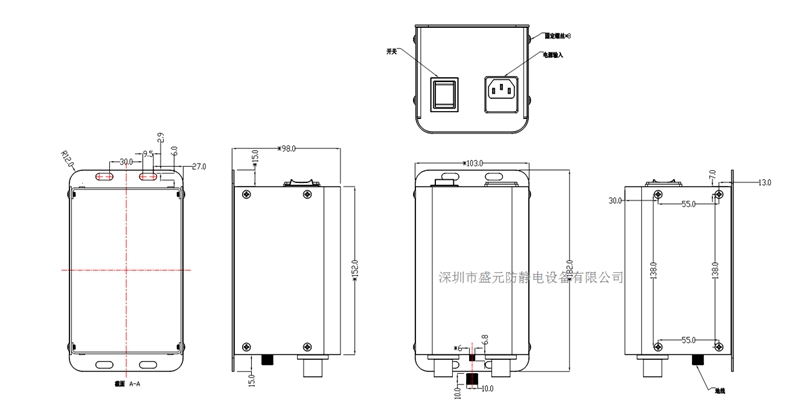

◆電源適配器外形圖及尺寸圖
◆ 安 全 警 示
1. 在安裝和使用本設備之前請仔細閱讀使用說明書。
2. 整套設備在使用過程中，必須可靠接地，接地電阻小于 4 歐姆；否則易導致離子棒異常甚至損壞。
3. 不宜在＞70%濕度環境中使用本設備。
4. 嚴禁在易燃和易爆環境中使用本設備。
5. 嚴禁擅自拆卸產品，內部維護和修理必須由專業人員進行。
6. 產品嚴禁觸碰水漬，否則會發生異常，導致觸電或火災。
7. 檢查或更換產品是，須關閉電源，否則可能會造成觸電或火災。
8. 產品專為除靜電而設計，嚴禁做其它用途，任何非正常使用可能會造成機器故障、觸電、火災等隱患。
9. 通電狀態下，嚴禁觸碰電極針，否則易造成故障和觸電事故。
10. 放電針為尖銳金屬物，請小心使用。
11. 產品通電前，請檢查所配電源規格，任何不符合規格的電源供電會給產品造成損壞甚至故障。
12. 請定期檢查產品電源線，如有破損請立即更換，否則易造成漏電、工作異常等問題。
◆ 使 用 與 安 裝
1、安裝使用指導：
(1) 選擇最佳的消電位置，將棒體和配套的高壓電源安裝牢固。
(2) 將棒體的高壓插頭插入配套的高壓電源高壓輸出連接座內。
(3) 將棒體的接地端子連接到高壓電源接地螺柱上。
(4) 開啟電源開關，開關指示燈亮顯示電源工作，電極針處將產生正、負離子，去中和物體表面靜電。
2、 技術提示
(1) 使用離子棒時，應將其放置于被消除靜電的工作區域內，（距被消靜電物體表面約 30~100mm 處為佳） 安裝角度應垂直于帶電體表面。
(2) 離子棒放電極周圍應至少遠離金屬導體、金屬接地體 75px 以上，棒體必須可靠連接接地線。
(3) 離子棒表面不允許覆蓋他物。
(4) 兩根離子棒并排安裝間隔 250px 以上為宜，距離墻壁等障礙物 500px 以上為宜。
(5) 故障解決方案：
NO 出現的問題 可能的原因 解決方案
1 除電性能明顯下降
放電針污染及損壞 清潔或更換離子棒
離子棒設置方位不妥 確認最佳安裝位置
2 除電性能降低 離子棒周圍存在導體或其它離子棒 移除（動）導體或其它離子棒
3 無法消電
高壓連接線損壞 返廠維修
離子棒絕緣損壞 返廠維修
接地不良/無接地 檢查離子棒及廠房設備電氣接地情況
4 產品燒損 離子棒絕緣損壞 返廠維修
◆ 維 護 保 養
1、 為保證該產品性能的良好，應根據使用環境及所需靜電防護要求，及時清理、維護，即：用靜電毛刷、 無塵棉簽、無塵布蘸取無水酒精輕輕地清除放電極、棒體上的積碳物，其性能會有明的提高。
注意：
A、 必須在切斷電源 10 分鐘后操作。
B、 離子棒在使用過程中，當針尖出現積灰或白色生成物時，須進行清潔。當使用毛刷不能達到清潔要 求時，可使用無塵棉簽蘸取無水酒精清洗。
C、 清潔后，必須等酒精完全揮發后，再通電工作，不能使用其它任何有機溶劑清潔棒體。
2、 發現離子棒出現燒損現象，應停止使用，并經專業維護人員檢查修復，待檢測電性能指標正常后方可使 用。

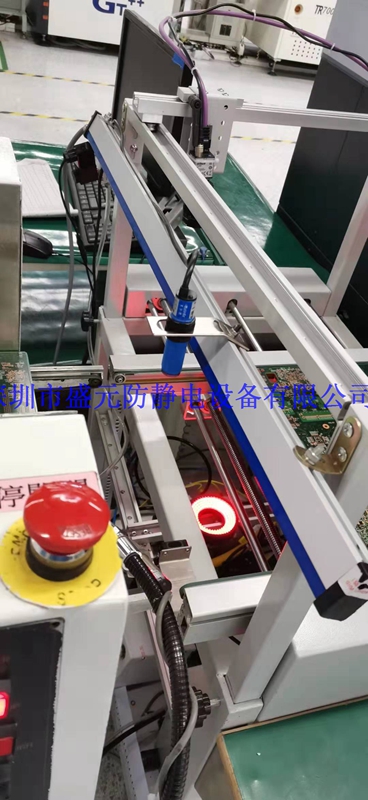

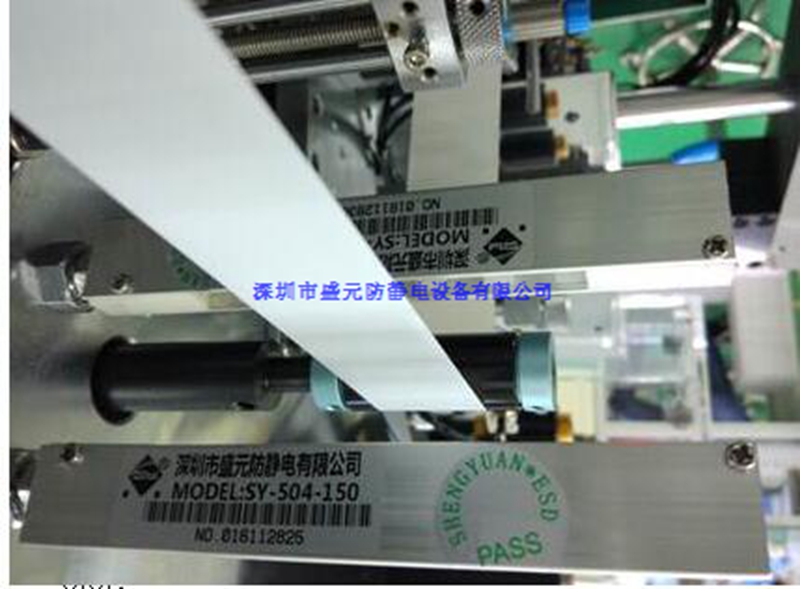

工程案例
產品操作使用示意圖：
